Die meisten 8×8 LED-Matrix-Module sind bereits mit einem MAX7219-Chip ausgerüstet, sodass die Ansteuerung des Displays recht leicht über 3 Pins erfolgt. Zu den 3 Pins gesellen sich zwei weitere für die 5 Volt Stromversorgung.

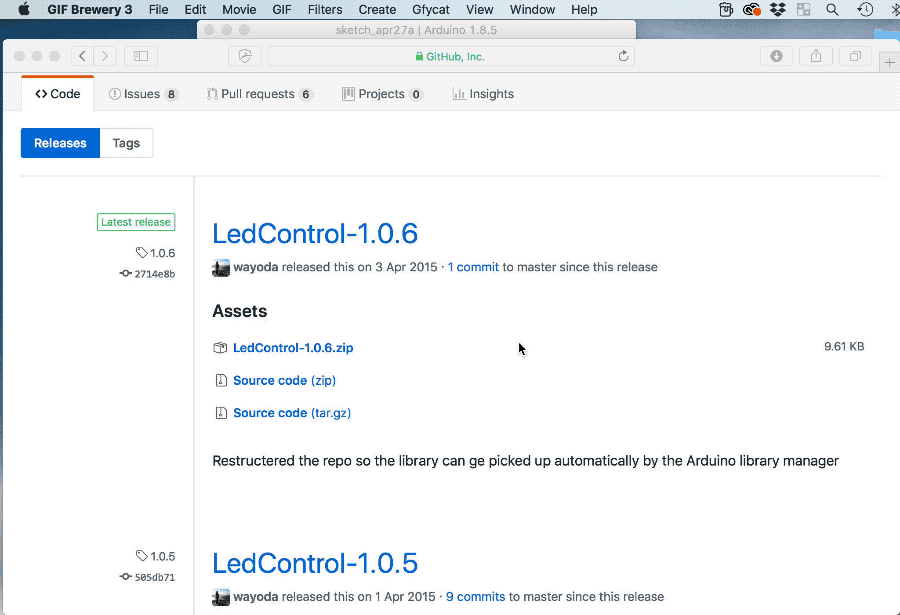

Das Modul arbeitet am Besten mit einer fertigen Bibliothek zusammen, die die Kommunikation zwischen Arduino und dem MAX7219-Chip übernimmt. Installiere als erstes diese Bibliothek!
Danach kann die Bibliothek im eigenen Quelltext verwendet werden.
//Bibliothek einbinden
#include "LedControl.h"
//Pin-Belegung angeben und LedControl-Objekt erstellen
int DIN = 12;
int CS = 11;
int CLK = 10;
LedControl lc=LedControl(DIN,CLK,CS,0);
//Testbild (Buchstaben A&N für "Arduinoob")
byte Test[] =
{
B11110000,
B10010000,
B11110000,
B10010000,
B00001101,
B00001101,
B00001011,
B00001001
};
void printByte(byte character []){
int i = 0;
for(i=0;i<8;i++){
lc.setRow(0,i,character[i]);
}
}
void setup(){
//Initialisieren des Displays
lc.shutdown(0,false);
lc.setIntensity(0,7);
lc.clearDisplay(0);
}
void loop(){
printByte(Test);
delay(1000);
}

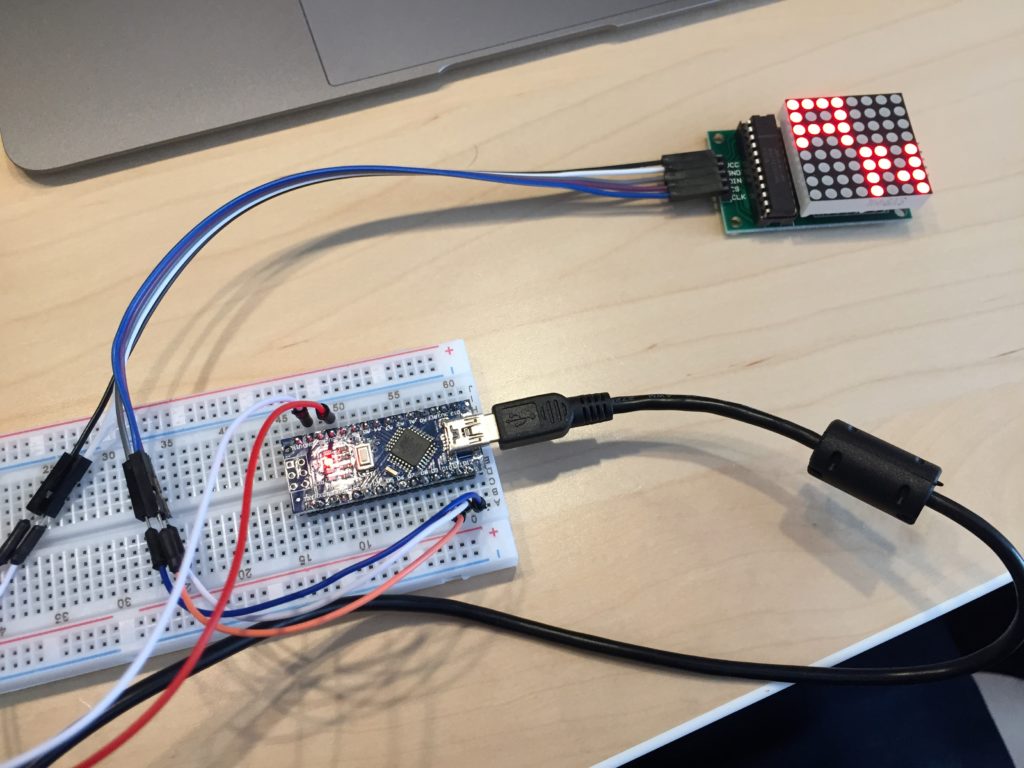

Die Verkabelung der Pins muss wie folgt aussehen:
VCC -> 5V
GND->GND
DIN -> D12
CS -> D11
CLK -> D10
